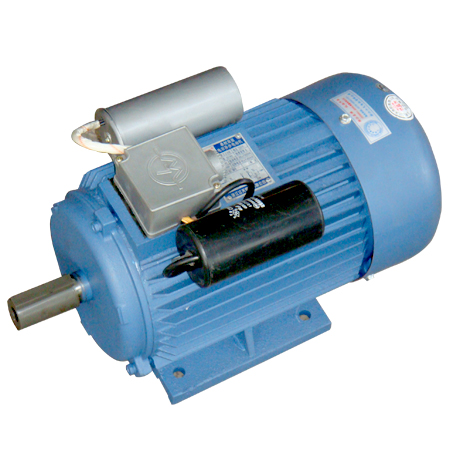

是近年来发展起来的高效节能产品，中心高，安装尺寸和输出功率与同机座的三相电机产品相同，是其它单相电机功率的两倍。具有较高的起动性能，过载能力，功率因素和效率。广泛用于空压机、木工机床、食品机械及医疗器械等。
| 机 座 号 |
安装尺寸及公差 | 外型尺寸 | |||||||||||||
| A | A/2(1) | B | C | D | E | F | G | H | K | AB | AC | AD | HD | L | |
| 71 | 112 | 56 | 90 | 45 | 14 | 30 | 5 | 11 | 71 | 7 | 145 | 145 | 140 | 105 | 255 |
| 80 | 125 | 62.5 | 100 | 50 | 19 | 40 | 6 | 15.5 | 80 | 10 | 160 | 165 | 150 | 120 | 295 |
| 90S | 140 | 70 | 100 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 180 | 185 | 160 | 130 | 370 |
| 90L | 140 | 70 | 125 | 56 | 24 | 50 | 8 | 20 | 90 | 10 | 180 | 185 | 160 | 130 | 400 |
| 100L | 160 | 80 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 12 | 205 | 200 | 180 | 140 | 430 |
| 型号 规格 |
功率 （W） |
电压 （V） |
电流 （A） |
转速 （R/MIN） |
效率 （%） |
功率 因素 |
堵转 转矩 |
堵转 电流 |
最大 转矩 |
C起/C运 （UF） |
| 额定 转矩 |
额定 转矩 |
|||||||||
| YL7112 | 0.37 | 220 | 2.64 | 2800 | 67 | 0.92 | 1.8 | ≤16A | 1.7 | 75/8 |
| YL7122 | 0.55 | 220 | 3.75 | 2800 | 70 | 0.92 | 1.8 | ≤21A | 1.7 | 75/10 |
| YL7114 | 0.25 | 220 | 1.9 | 1400 | 62 | 0.92 | 1.8 | ≤12A | 1.7 | 75/12 |
| YL7124 | 0.37 | 220 | 2.72 | 1400 | 65 | 0.92 | 1.8 | ≤16A | 1.7 | 75/16 |
| YL8012 | 0.75 | 220 | 4.92 | 2800 | 72 | 0.92 | 1.8 | ≤29A | 1.7 | 100/20 |
| YL8022 | 1.1 | 220 | 7.02 | 2800 | 75 | 0.95 | 1.8 | ≤40A | 1.7 | 150/20 |
| YL8014 | 0.55 | 220 | 3.87 | 1400 | 68 | 0.92 | 1.8 | ≤21A | 1.7 | 75/16 |
| YL8024 | 0.75 | 220 | 4.92 | 1400 | 71 | 0.92 | 1.8 | ≤29A | 1.7 | 100/25 |
| YL90S2 | 1.5 | 220 | 9.44 | 2800 | 76 | 0.95 | 1.7 | ≤55A | 1.7 | 200/35 |
| YL90L2 | 2.2 | 220 | 13.5 | 2800 | 78 | 0.95 | 1.7 | ≤80A | 1.7 | 300/40 |
| YL90S4 | 1.1 | 220 | 7.21 | 1400 | 73 | 0.95 | 1.7 | ≤40A | 1.7 | 150/30 |
| YL90L4 | 1.5 | 220 | 9.57 | 1400 | 75 | 0.95 | 1.7 | ≤55A | 1.7 | 150/35 |
| YL100L1-4 | 2.2 | 220 | 13.85 | 1400 | 76 | 0.95 | 1.7 | ≤80A | 1.7 | 300/40 |
